見える化アナログメーター

サンプル動画

デモモード（データ受信で自動解除）

上下左右・回転表示可能

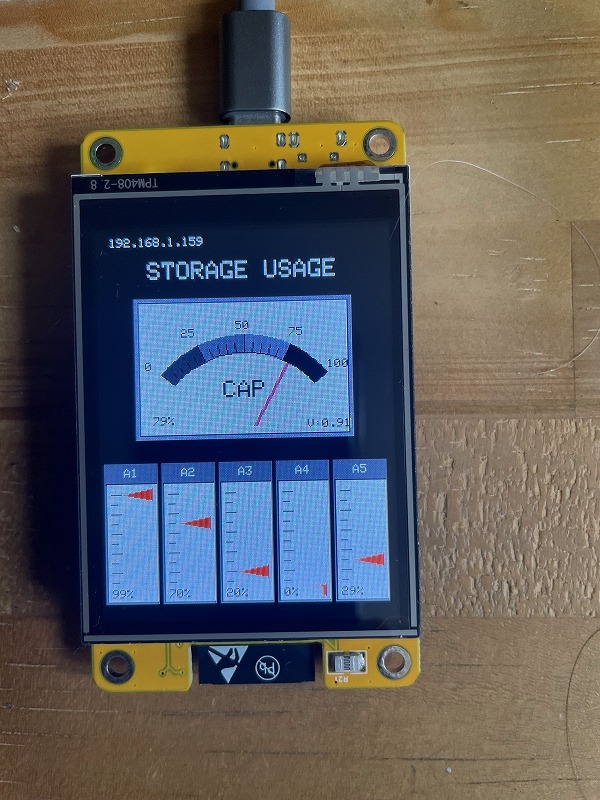

縦置きモード（標準）

縦置きモード（逆さ表示）

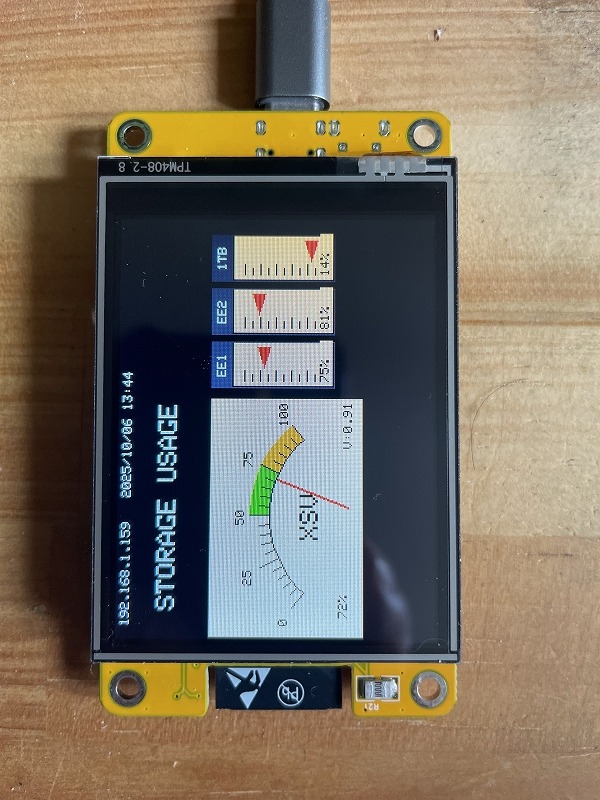

横置きモード（コネクタ左）

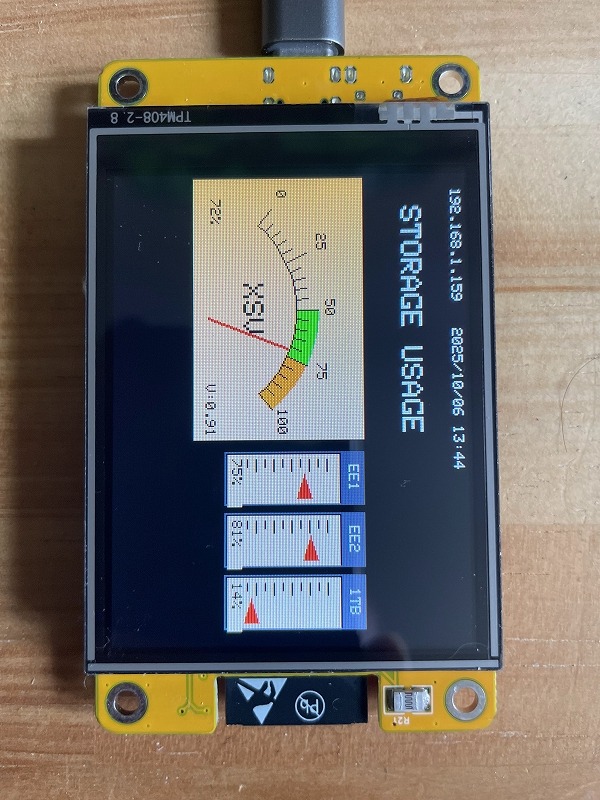

横置きモード（コネクタ右）

バックライト色

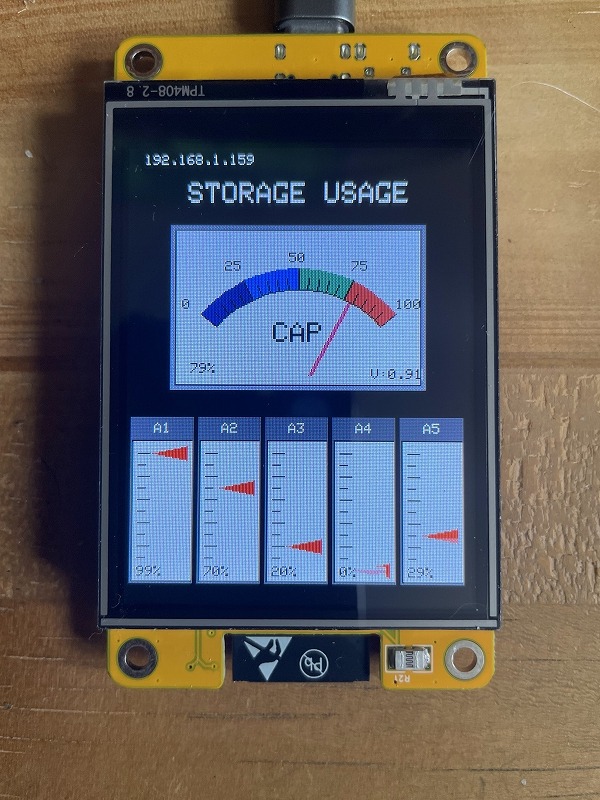

カラー設定例１

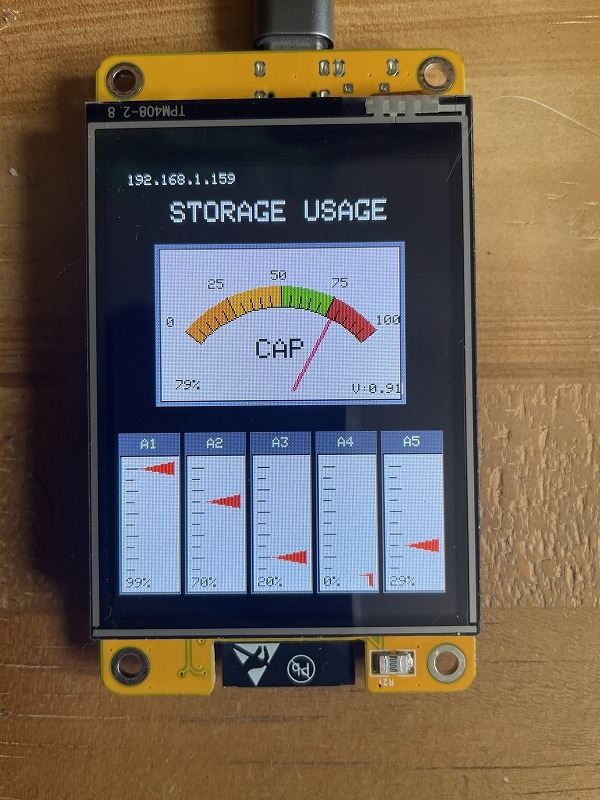

カラー設定例２

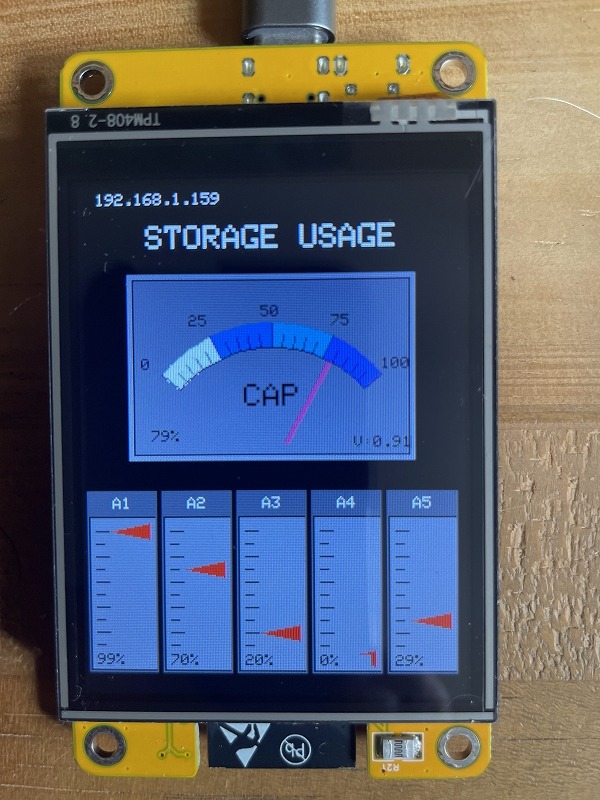

カラー設定例３

カラー設定例４

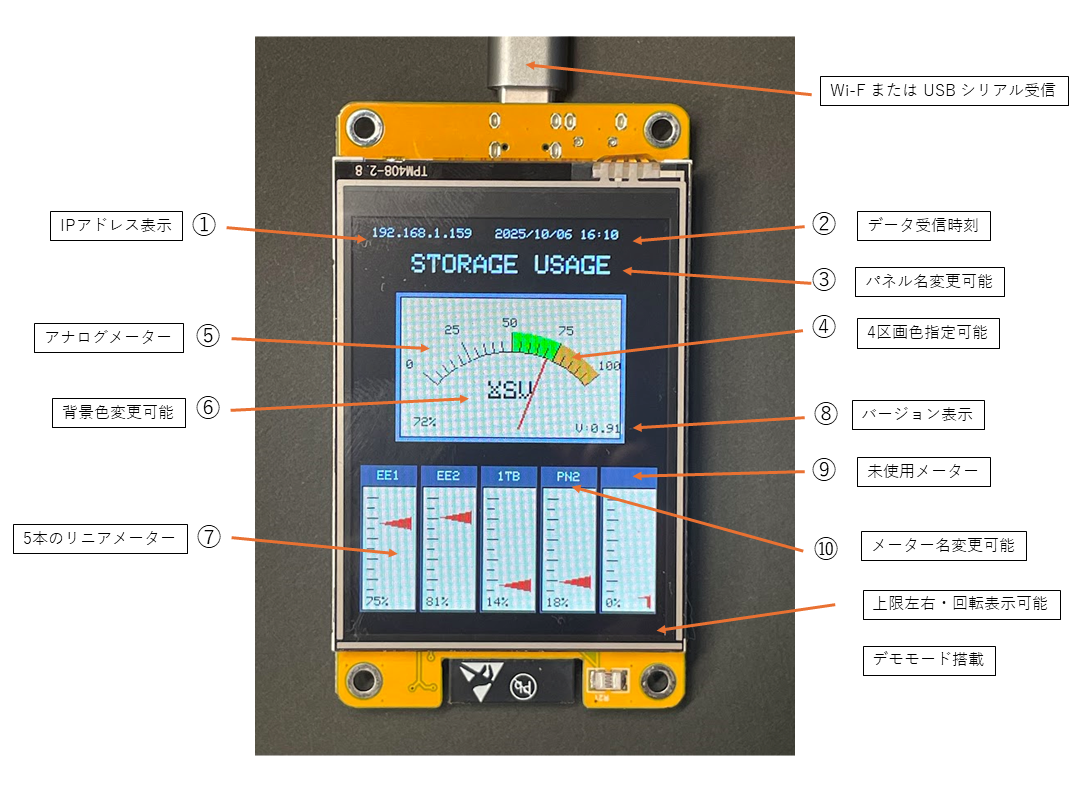

機能図解

ESP32-2432S028 メーター表示仕様書

バージョン: 0.91

1. 概要

本デバイスは、ESP32-2432S028ディスプレイモジュールを使用し、Wi-Fi経由で受信したデータに基づき、アナログメーター1個とリニアメーター（縦向き時最大5個、横向き時最大3個）を表示するデバイスです。

HTTPサーバー機能を内蔵し、Web API経由で表示内容の更新、各種設定変更が可能です。

また、シリアル通信（`D,...`形式）経由でのデータ更新、およびデモモード（`DEMO`コマンド）にも対応しています。

2. 主な機能

Wi-Fi（SSID: "利用環境"）に接続し、IPアドレスを表示。
HTTPサーバーを起動し、API（/set, /demo）を提供。
アナログメーター（0-100%）を1個表示。
リニアメーター（0-100%）を最大5個（横向き時は3個）表示。
HTTP経由で以下の設定変更が可能:
- メーターのラベルと値（アナログ×1、リニア×5）
- 全体のタイトル
- メーターの背景色
- アナログメーターのセクター色（4区分）
- 画面の回転（縦/縦反転/横/横反転）
- バックライトのON/OFF
- 背面LEDのON/OFF
- 日時文字列の表示
シリアル通信経由でのデータ更新およびデモモード移行。
デモモードによる自動的な値の変化（HTTPアクセスまたはシリアル入力で解除）。

3. HTTP経由でのコントロール

デバイスがWi-Fiに接続すると、IPアドレス（例: 192.168.1.10）でHTTPサーバーにアクセスできます。

3.1. エンドポイント一覧

エンドポイント	メソッド	説明
`/set`	GET	メーターの値、ラベル、各種設定を更新します。（メインAPI）
`/demo`	GET	デモモードを起動します。
(上記以外)	GET	404 Not Foundを返します。

3.2. `/set` (メインコントロール)

3.2.1. 機能

GETリクエストのクエリパラメータを使用して、デバイスの表示内容や設定を更新します。HTTP経由で何らかのパラメータが（ROTATEのみの場合を除き）送信されると、デモモードは自動的に解除されます。

3.2.2. パラメータ詳細

パラメータは http://[IPアドレス]/set?param1=value1&param2=value2 の形式で指定します。

A) メーター設定 (アナログ・リニア)

TITLE, BACKCOLOR, SEC[0-3], BACKLIGHT, LED, ROTATE, DATETIME 以外のパラメータは、メーター設定として認識されます。パラメータは指定された順序で解釈されます。

1番目のパラメータ: アナログメーター (value[0]) に割り当てられます。
2番目〜6番目のパラメータ: リニアメーター (value[1]〜value[5]) に順次割り当てられます。

パラメータ名	パラメータ値	説明
(任意の名前) 例: `CAP`	(数値 0〜100) 例: `80`	アナログメーターのラベル（3文字まで）と値（%）を設定します。
(任意の名前) 例: `A1`	(数値 0〜100) 例: `50`	1番目のリニアメーターのラベル（3文字まで）と値（%）を設定します。
(任意の名前) 例: `A2`	(数値 0〜100) 例: `75`	2番目のリニアメーターのラベル（3文字まで）と値（%）を設定します。(以下同様)
`XXX`	(空文字)	該当するメーターのラベルを空（非表示）にし、値を0に設定します。

例: /set?CAP=80&A1=50&A2=75

アナログメーター: ラベル "CAP", 値 80%
リニアメーター1: ラベル "A1", 値 50%
リニアメーター2: ラベル "A2", 値 75%

B) 全体設定 (タイトル・配色)

パラメータ名	パラメータ値	説明
`TITLE`	(文字列) 例: `SERVER%20LOAD`	画面上部のマスタータイトルを設定します。(URLエンコードされたスペース(%20や+)は半角スペースに変換されます)
`BACKCOLOR`	(16進カラー) 例: `FFFEF0` or `#FFFEF0` または (空文字)	メーターの背景色をRGB565形式に変換して設定します。空文字を指定するとデフォルト色 (`TFT_CREAM`) にリセットされます。
`SEC0`	(16進カラー) 例: `0000FF` または (空文字)	アナログメーターのセクター色（0-25%の範囲）を設定します。空文字でデフォルト（`NO_COLOR`）。
`SEC1`	(16進カラー)	アナログメーターのセクター色（25-50%の範囲）を設定します。空文字でデフォルト（`NO_COLOR`）。
`SEC2`	(16進カラー)	アナログメーターのセクター色（50-75%の範囲）を設定します。空文字でデフォルト（`ST77XX_GREEN`）。
`SEC3`	(16進カラー)	アナログメーターのセクター色（75-100%の範囲）を設定します。空文字でデフォルト（`TFT_ORANGE`）。

C) デバイス制御

パラメータ名	パラメータ値	説明
`ROTATE`	`normal` (0°) `inverted` (180°) `landscape` (90°) `landscape_inverted` (270°)	画面の向きを設定します。設定変更時、画面全体が再描画されます。
`BACKLIGHT`	`on` / `off`	LCDバックライト(`TFT_BL`ピン)を制御します。
`LED`	`on` / `off`	背面LED(`REAR_LED`ピン)を制御します。

D) 情報表示

パラメータ名	パラメータ値	説明
`DATETIME`	(文字列) 例: `2025/10/22%2011:50`	IPアドレスの横に表示する日時文字列を設定します。URLエンコードされた文字（%2F, +, %20, %3Aなど）はデコードされます。

複合例:

http://192.168.1.10/set?TITLE=SERVER%20LOAD&DATETIME=2025/10/22%2012:00&ROTATE=landscape&BACKCOLOR=333333&SEC3=FF0000&CPU=85&MEM=60&DISK=40

タイトルを "SERVER LOAD" に変更
日時を "2025/10/22 12:00" に設定
画面を横向き(landscape)に変更（全体が再描画されます）
背景色を濃いグレー (#333333) に変更
セクター3 (75-100%) の色を赤 (#FF0000) に変更
アナログメーター: ラベル "CPU", 値 85%
リニアメーター1: ラベル "MEM", 値 60%
リニアメーター2: ラベル "DSK", 値 40% (DISKは3文字に切り詰められます)

3.2.3. レスポンス

成功時 (何らかの値が更新された場合):

HTTP/1.1 200 OK
Content-Type: application/json

{"status":"success","message":"Values updated"}

失敗時 (有効なパラメータが一つもなかった場合):

HTTP/1.1 400 Bad Request
Content-Type: application/json

{"status":"error","message":"No valid parameters received."}

3.3. `/demo` (デモモード)

3.3.1. 機能

デバイスをデモモードに移行させます。デモモード中は、各メーターの値がサイン波に従って自動的に変動します。ラベルや配色はデフォルト値にリセットされます。

3.3.2. レスポンス

成功時:

HTTP/1.1 200 OK
Content-Type: application/json

{"status":"success","message":"Demo mode activated"}

3.4. `/` (Not Found)

/set または /demo 以外のURIにアクセスした場合、404エラーを返します。

HTTP/1.1 404 Not Found
Content-Type: text/plain

File Not Found

URI: (アクセスされたURI)

4. シリアル通信経由でのコントロール

ボーレート 115200 bps で接続します。

データ更新:
D,(V0),(V1),(V2),(V3),(V4),(V5)\n の形式で送信します。（末尾に改行 \n が必要）

V0〜V5はそれぞれアナログメーター、リニアメーター1〜5に対応する 0〜100 の整数値です。

例: D,80,50,60,70,80,90\n

このコマンドを受信すると、デモモードは自動的に解除されます。
デモモード起動:
DEMO\n と送信します。（末尾に改行 \n が必要）

デモモードに移行し、ラベルや配色がデフォルトにリセットされます。

5. デモモード

起動時、または /demo (HTTP)、DEMO (シリアル) コマンド受信時にデモモードになります。
各メーター（アナログ、リニア）の値がサイン波に従って自動的に変動します。
/set (HTTP、ROTATEのみの場合を除く)、または D,... (シリアル) コマンドを受信するとデモモードは解除されます。

6. 表示レイアウト

6.1. 縦向き (normal / inverted)

画面サイズ: 240x320
レイアウト:
- IP/日時 (上部)
- タイトル (上部)
- アナログメーター (中央上)
- リニアメーター 5本 (下部)
アナログメーターは枠付きで表示されます。

6.2. 横向き (landscape / landscape_inverted)

画面サイズ: 320x240
レイアウト:
- IP/日時 (上部)
- タイトル (左上、アナログメーターの上)
- アナログメーター (左側)
- リニアメーター 3本 (右側、横並び)
アナログメーターは枠なしで表示されます。
リニアメーターは最初の3つ（value[1], value[2], value[3]）のみ表示されます。
